Sistem exhaustare rumeguș verde
Rolul sistemului de exhaustare rumeguș verde

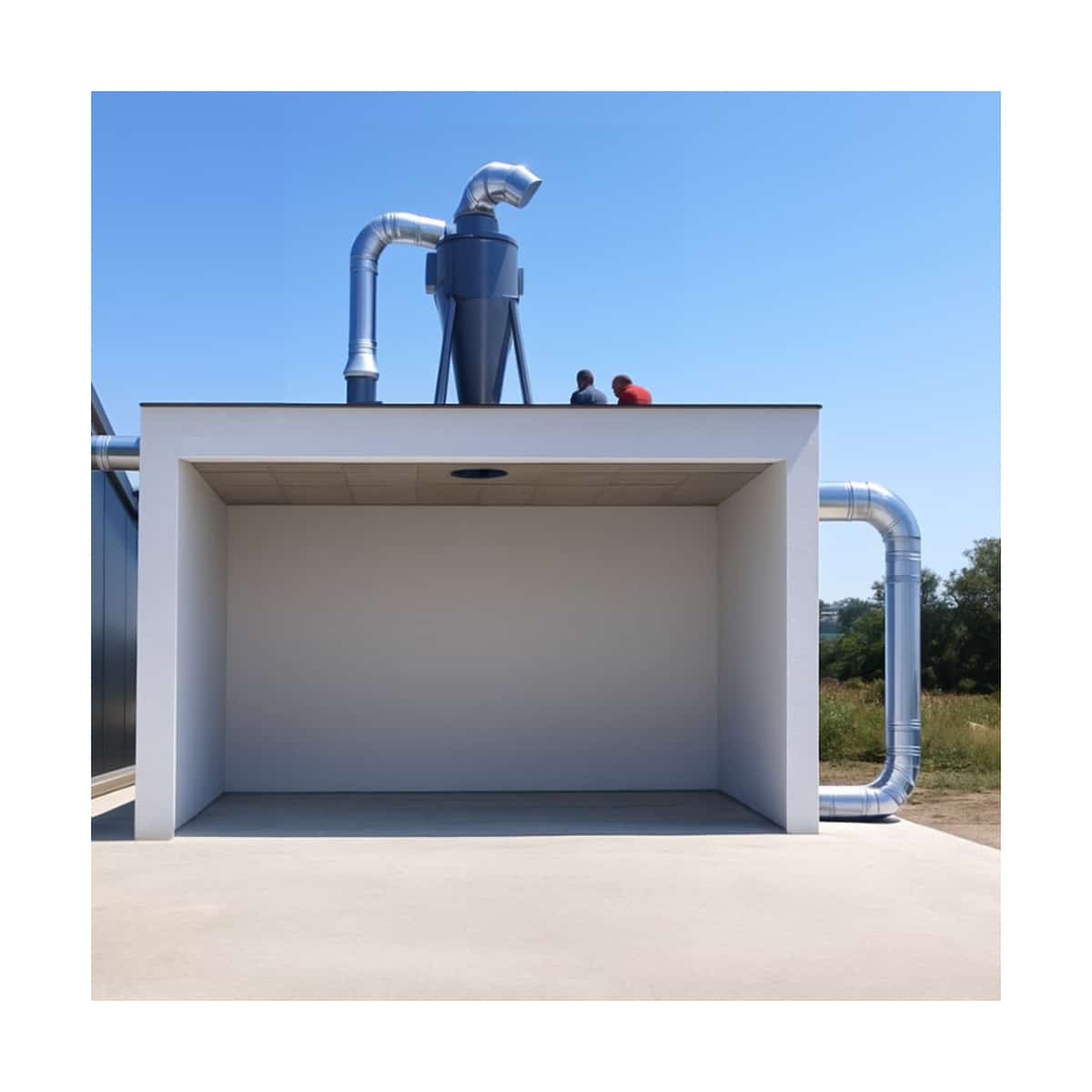

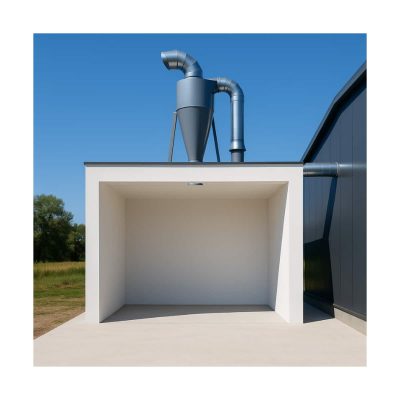

Sistemul de exhaustare rumeguș verde este proiectat pentru colectarea și evacuarea continuă a rumegușului proaspăt rezultat din debitarea buștenilor și prelucrări primare ale lemnului. Soluția funcționează atât în în depresiune, cât și în presiune, utilizând ciclon, ventilatoare centrifugale și tubulatură industrială, pentru menținerea zonei de producție curate, sigure și conforme cu cerințele industriei de prelucrare a lemnului.

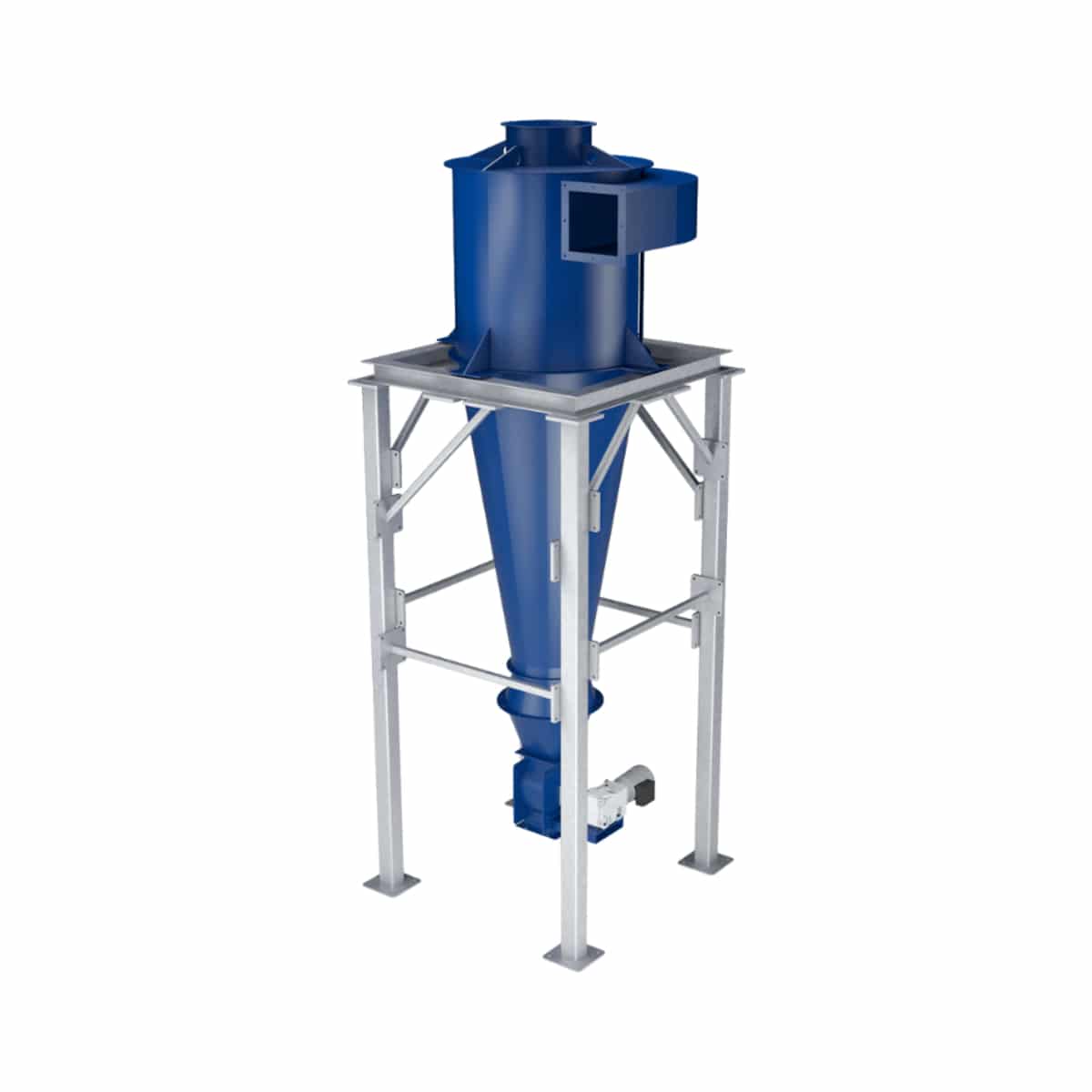

Ciclon decantor
Ciclonul reprezintă elementul central al unui sistem exhaustare rumeguș verde, asigurând separarea mecanică a particulelor lemnoase din aerul aspirat.
Construcție ciclon
Corp ciclon conic realizat din tablă de oțel sudată și vopsită industrial.
Geometrie optimizată pentru generarea forței centrifuge și separarea eficientă a rumegușului verde.
Gură de intrare dimensionată pentru alimentarea uniformă cu aer încărcat cu particule.
Evacuare aer curat amplasată în partea superioară.
Valvă de dozare în partea inferioară pentru descărcarea controlată a rumegușului în buncăr.
Picioare metalice rezistente pentru montaj pe platformă sau pe structura buncarului.
| Model | Debit (m³/h) | A × B (mm) | D1 (mm) | D2 (mm) | D3 (mm) | H (mm) | h (mm) | Greutate (kg) |
|---|---|---|---|---|---|---|---|---|
| C 600 | 1500–2500 | 160 × 200 | 600 | 300 | 200 | 1800 | 1100 | 180 |
| C 700 | 2800–4500 | 180 × 240 | 700 | 350 | 200 | 1900 | 1150 | 200 |
| C 800 | 4000–5500 | 200 × 300 | 800 | 400 | 250 | 2250 | 1350 | 220 |
| C 900 | 5000–6500 | 220 × 320 | 900 | 450 | 300 | 2500 | 1400 | 260 |
| C 1000 | 6000–9000 | 250 × 350 | 1000 | 500 | 320 | 2900 | 1800 | 280 |
| C 1200 | 9000–12000 | 300 × 400 | 1200 | 600 | 400 | 3400 | 2100 | 300 |
| C 1400 | 12000–19000 | 350 × 450 | 1400 | 700 | 420 | 3800 | 2300 | 440 |
| C 1600 | 14000–21000 | 400 × 500 | 1600 | 800 | 450 | 4000 | 2500 | 540 |
| C 1700 | 16000–22000 | 420 × 550 | 1700 | 650 | 300 | 4000 | 2600 | 670 |
| C 1800 | 19000–28000 | 450 × 600 | 1800 | 900 | 500 | 4500 | 2700 | 770 |

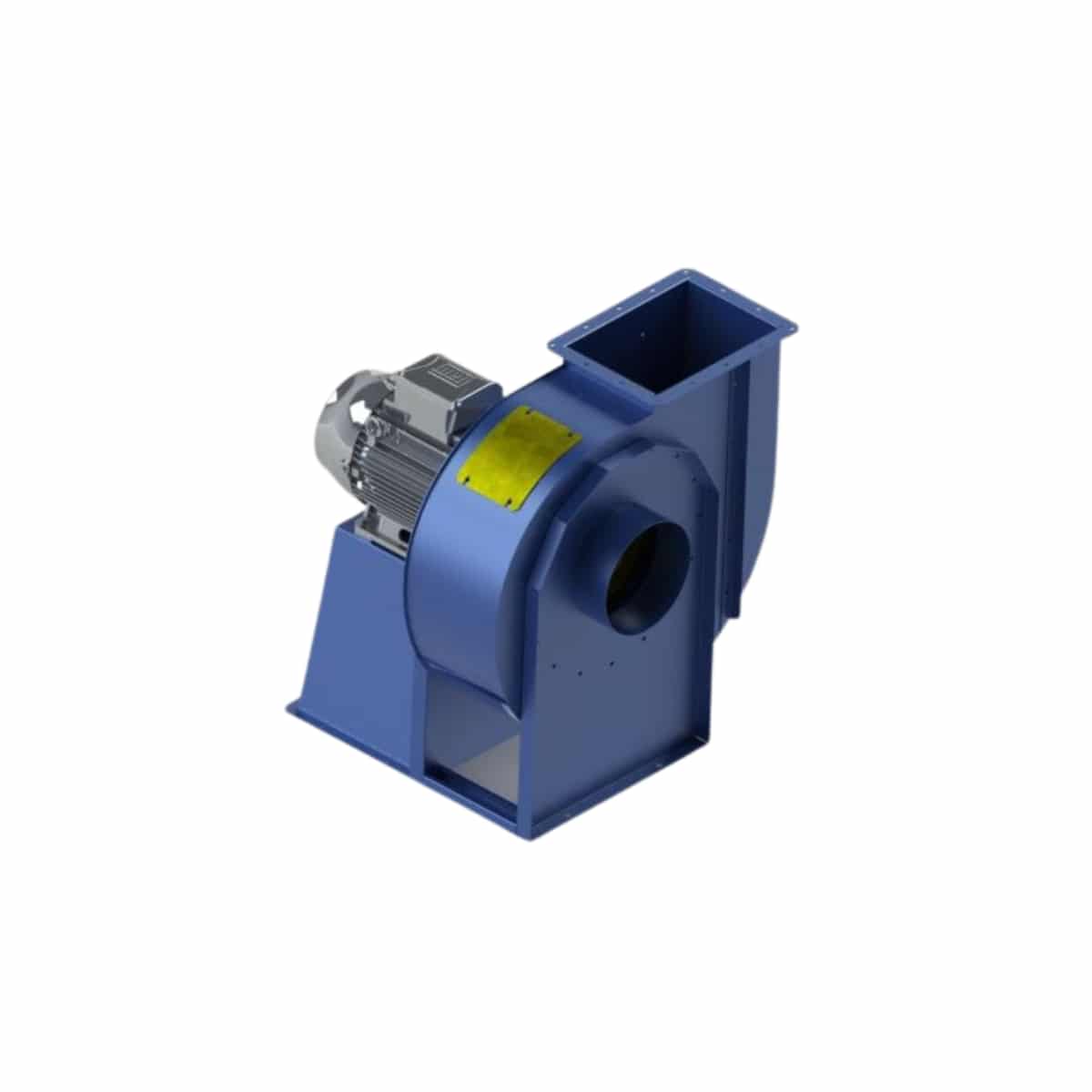

Ventilator centrifug
Ventilatorul centrifug asigură aspirarea aerului încărcat cu rumeguș din zona utilajelor și transportul acestuia către grupul ciclonic.
Caracteristici constructive
Carcasă metalică sudată, vopsită industrial, cu flanșă de racord la tubulatură.
Rotor cu pale curbate, echilibrat static și dinamic pentru funcționare stabilă și nivel redus de zgomot.
Motor electric trifazic, cu protecție industrială și montaj pe șasiu comun cu ventilatorul.
Rulmenți dimensionați pentru regim de lucru intens și porniri frecvente.
| Model | Putere instalată (kW) | Turație (rot/min) | Debit minim (m³/h) | Debit maxim (m³/h) | Debit (m³/h) | Presiune (mm col. H₂O) |
|---|---|---|---|---|---|---|
| ATDC 360 | 2,2 | 2800 | 1750 | 3250 | 1750 / 2500 / 3250 | 185 / 165 / 145 |
| ATDC 420 | 5,5 | 2800 | 2800 | 5200 | 2500 / 4500 / 5200 | 230 / 210 / 185 |
| ATDC 450 | 7,5 | 2800 | 3500 | 6500 | 3200 / 5200 / 6500 | 235 / 225 / 210 |
| ATDC 480 | 11 | 2800 | 4300 | 8000 | 4300 / 6700 / 8000 | 375 / 275 / 215 |
| ATDC 500 | 15 | 2800 | 4900 | 9000 | 4700 / 7000 / 9000 | 300 / 260 / 210 |
| ATDC 535 | 15 | 2800 | 6100 | 11400 | 6100 / 8700 / 11400 | 400 / 380 / 310 |
| ATDC 560 | 18,5 | 2800 | 7100 | 13100 | 7100 / 10600 / 13100 | 490 / 420 / 375 |
| ATDC 800 | 22 | 1470 | 9600 | 17900 | 9500 / 14000 / 17900 | 250 / 215 / 175 |
| ATDC 800/T | 22 | 1470 | 9600 | 17900 | 9500 / 14000 / 17900 | 250 / 215 / 175 |
| ATDC 870 | 30 | 1470 | 15500 | 26500 | 15500 / 19500 / 26500 | 320 / 230 / 220 |
| ATDC 870/T | 30 | 1470 | 15500 | 26500 | 15500 / 19500 / 26500 | 320 / 230 / 220 |
| ATDC 900 | 37 | 1470 | 16000 | 29400 | 16000 / 18000 / 29400 | 325 / 300 / 230 |
| ATDC 1000 | 55 | 1470 | 23200 | 40600 | 23000 / 31250 / 41000 | 430 / 375 / 290 |
| ATDC 1000/T | 55 | 1470 | 23000 | 41000 | 23000 / 31250 / 41000 | 430 / 375 / 290 |
| ATDC 1350 | 75 | 985 | 38000 | 76000 | 38000 / 63000 / 76000 | 360 / 325 / 275 |
| ATDC 1400/T | 90 | 985 | 47000 | 85000 | 43000 / 62000 / 85000 | 375 / 325 / 260 |
Tubulatură exhaustare pentru instalație exhaustare rumeguș
Tubulatura asigură legătura între utilaje, ventilator și ciclon, fiind adaptată arhitecturii halei de producție.
Execuție tubulatură
Tuburi din tablă zincată, realizate din segmente drepte, coturi, reductii și ramificații.
Îmbinări cu mufe, coliere și garnituri pentru etanșare, proiectate pentru montaj și demontaj facil.
Prize de aspirare cu guri de conectare la utilaje, prevăzute cu clapete sau șubare de închidere.
Elemente de susținere prin console, bride și tije, pentru stabilitate structurală.
